脈沖電流法是當前普遍認可且廣泛使用的一種局部放電量測試方法，其結果是以 pC 為單位的視在放電量， 屬于定量性質的測量，能客觀反映電氣設備的絕緣狀態。在各種開關柜中，10kV及以上電壓等級開關柜由于安裝數量最大， 故障次數也最多， 造成的后果也很嚴重。因此，對10kV及以上電壓等級開關柜進 行局部放電及升溫在線監測，不但能夠了解設備的絕緣狀況，還能及時發現許多有關制造與安裝方面的問題，確定絕緣故障的原因及其嚴重程度。

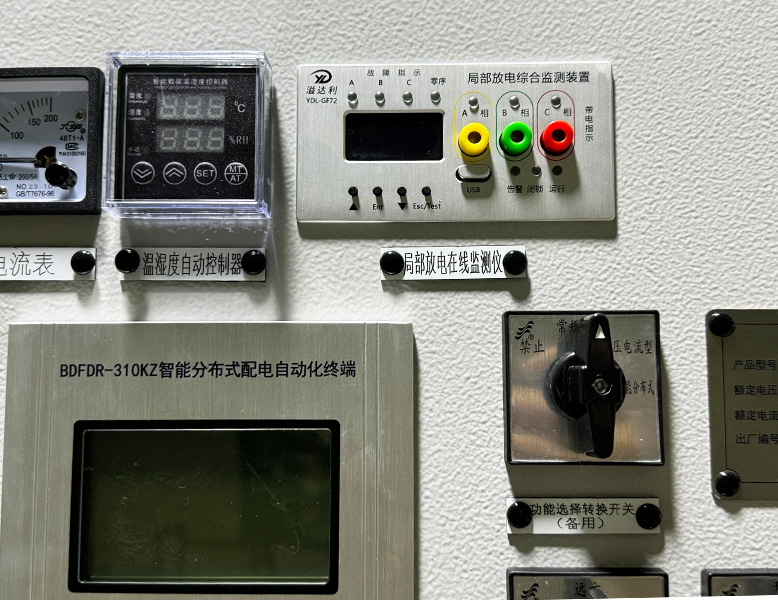

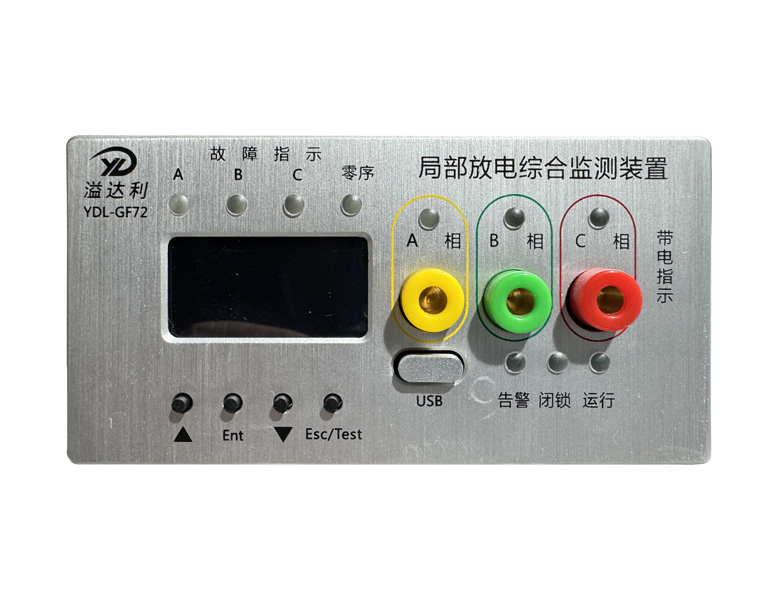

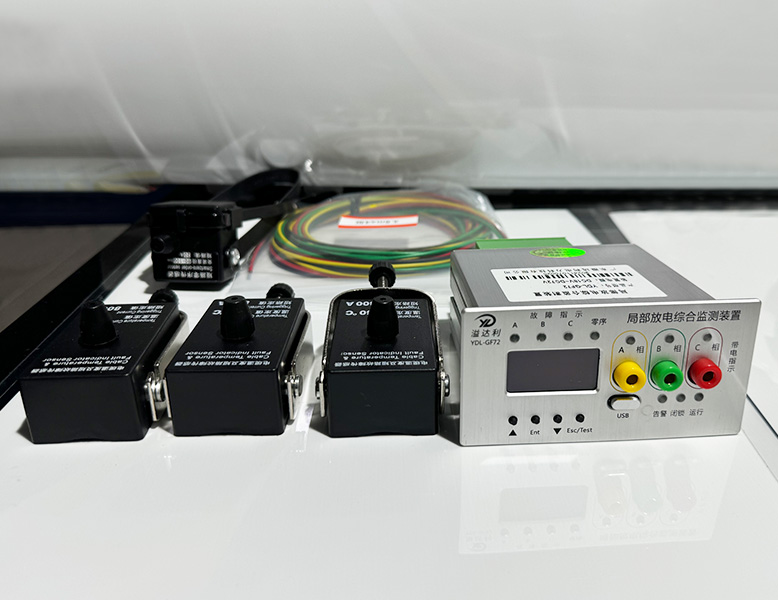

該裝置還集成了電纜溫度監測、高壓帶電指示及故障指示功能， 集測量、分析、診斷為一體運用TFT彩 屏顯示界面， 方便巡檢人員判斷開關柜的絕緣狀況，降低運維成本; 及時處理存在的絕緣隱患，提高配電設備運行的可靠性。
功能特點
1. 實時溫度： 電子 CT 在工作中檢測線纜的溫度，并將實時溫度通過光纖傳輸給主機,并在主機屏幕上顯示。
2.短路報警指示： 當線路電流達到或超過預先設置的短路電流的整定值時，電子 CT 發出報警信號，通過光纖傳輸給主機。
3.接地報警指示： 當線路電流達到或超過預先設置的接地電流的整定值時，電子 CT 發出報警信號，通過光纖傳輸?shù)街鳈C(jī)。
4.采用脈沖電流法的局放檢測技術， 監測靈敏度高。
5.執行局部放電檢測的國際標準IEC60270，能對放電進行定量。
6.功能齊全、集成故障指示器、高壓帶電指示及電纜測溫功能于一體。
7.采用自適應抗干擾技術，可有效消除現場背景噪聲干擾。
8.連續、實時在線監測設備絕緣缺陷，及時發現電氣設備運行狀態異常。
9.概率強度、放電頻度、帶電狀態、故障指示、電纜測溫等通過TFT彩屏就地顯示。
10. RS485 通訊方式，可實現大數據綜合診斷，診斷結果更準確。
11. 內置局部放電診斷分析和結合電纜頭溫度的告警算法，當監測到高壓設備發生局放時， LED告警燈常亮和繼電器告警接點發出設備異常告警。
技術參數
1. 測量范圍：0～5000pC
2. 靈敏度： 不低于 100pC
3. 測量精度：放電強度測量不低于 5%，放電頻度測量不低于 2%
4. 頻帶范圍：100kHz～5MHz
5. 監測變量：概率強度、平均強度、放電頻次
6. 放電頻度：不大于 5000（1s）
7.短路故障電流報警出廠整定值： 800A 誤差±10% 出廠按客戶需求設定
8.接地故障電流報警出廠整定值： 20A/50A(可定制) 誤差±10% 出廠按客戶需求設定
9.電纜溫度故障報警出廠整定值： 60℃ 誤差±1% 出廠按客戶需求設定
10. 電纜實時溫度測量范圍：－40℃~+120℃ 誤差±0.5℃
11. 工作電源：外部供電 DC 18～72V或AC/DC220V,電流＜200mA。
12. 自動復位時間： 可通過顯示屏設定（默認 24 小時）
13. 防護等級：主機：IP54；電子 CT ：IP65
14. 主機工作環境： -40℃~+75℃
15. 通訊方式：RS485 通訊,支持 MODBUS 規約協議(默認 9600bps,8 個數據位，無校驗，1 個停止位)。
16. 使用范圍：20kV 以下等級的系統中
